3 fazių kintamosios srovės viršįtampio apsaugos įtaisas

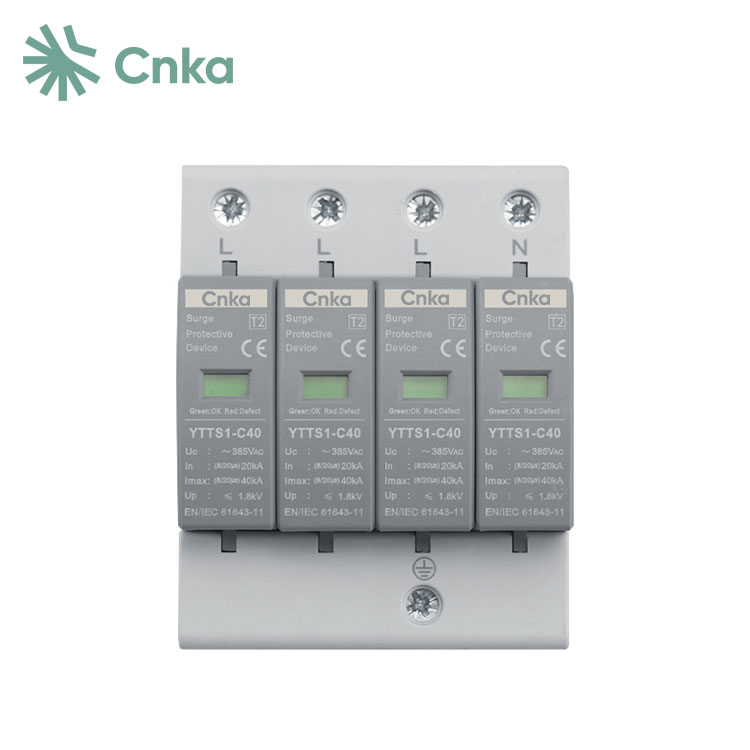

CNKA3 fazės kintamosios srovės viršįtampio apsaugos įtaisas Įvadas

Kinijos gamintojai CNKA siūlo naujausius parduodamus 3 fazių kintamosios srovės viršįtampio apsaugos įrenginius, tinkamus montuoti AC 50/60Hz sistemose, kurių įtampa yra 380 V, įskaitant TN-STN-C-STATIT ir kitas maitinimo sistemas. Šie įrenginiai skirti naudoti jungties taškuose tarp LPZ1 arba LPZ2 ir LPZ3. Jie atitinka IEC61643-1 ir GB188021 standartus, naudoja 35 mm standartinį bėgių viršįtampio apsaugos įtaiso modulį ir turi gedimų atleidimo mechanizmą, kad būtų padidinta sauga ir patikimumas.

CNKA3 fazės kintamosios srovės viršįtampio apsaugos įtaisas parametras (specifikacija)

CNKA3 fazės kintamosios srovės viršįtampio apsaugos įtaisas Funkcija

TN-S arba TN-C-S sistema yra elektrinė konfigūracija, kai nulinis ir įžeminimo laidai yra atskirti šaltinyje, kad būtų užtikrintas patikimas įžeminimo ryšys. Ši sąranka paprastai susieta su transformatoriaus įžeminimu, o tai padeda sumažinti kabelio trūkį ir L-PE gedimus. Tačiau ši sistema gali būti gana brangi dėl didesnių išlaidų, susijusių su kabeliais, įrengimu ir nuolatine priežiūra.

CNKA3 fazės kintamosios srovės viršįtampio apsaugos įtaisas Išsami informacija

CNKA3 fazės kintamosios srovės viršįtampio apsaugos įtaisas Matmenys ir laidai

CNKA3 fazės kintamosios srovės viršįtampio apsaugos įtaisas Pagrindiniai komponentai

1  Išmetimo tarpą, dažnai vadinamą apsauginiu tarpu, paprastai sudaro du metaliniai strypai, išdėstyti tam tikru atstumu vienas nuo kito ir veikiami oro.

2  Dujų išlydžio vamzdis susideda iš poros atskirtų šaltojo katodo plokščių, užsandarintų stikliniame arba keraminiame vamzdyje, užpildytame inertinėmis dujomis, pvz., argonu.

3 Varistorius yra netiesinis rezistorius, pagamintas iš metalo oksido puslaidininkio, daugiausia sudaryto iš ZnO, ir jo varža yra labai jautri įtampos pokyčiams.

4  Slopinimo diodas naudojamas kaip paskutinis apsauginis komponentas kelių lygių apsaugos grandinėse, siūlantis suspaudimo ir įtampos ribojimo funkcijas, taip pat privalumus, pvz., žemą suspaudimo įtampą ir greitą atsako laiką.

5  Drosselinė ritė yra įprasto režimo trukdžių slopinimo įtaisas, kurio magnetinė šerdis naudoja feritą.

6  14 bangų ilgio trumpojo jungimo jungiklis yra mikrobangų signalo viršįtampio apsaugos įtaisas, sukurtas remiantis žaibo bangų spektro analize ir antenų bei tiekimo linijų stovinčių bangų teorija.
