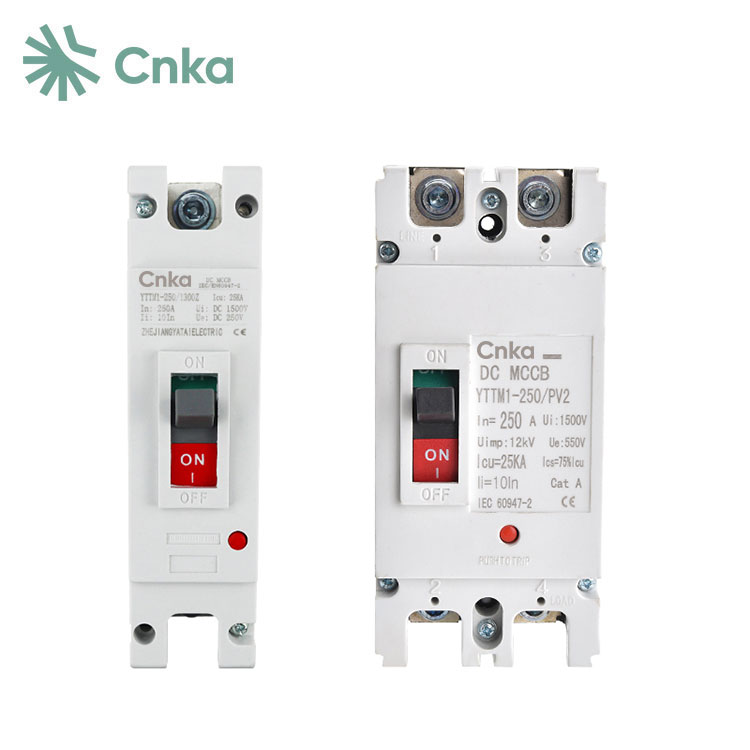

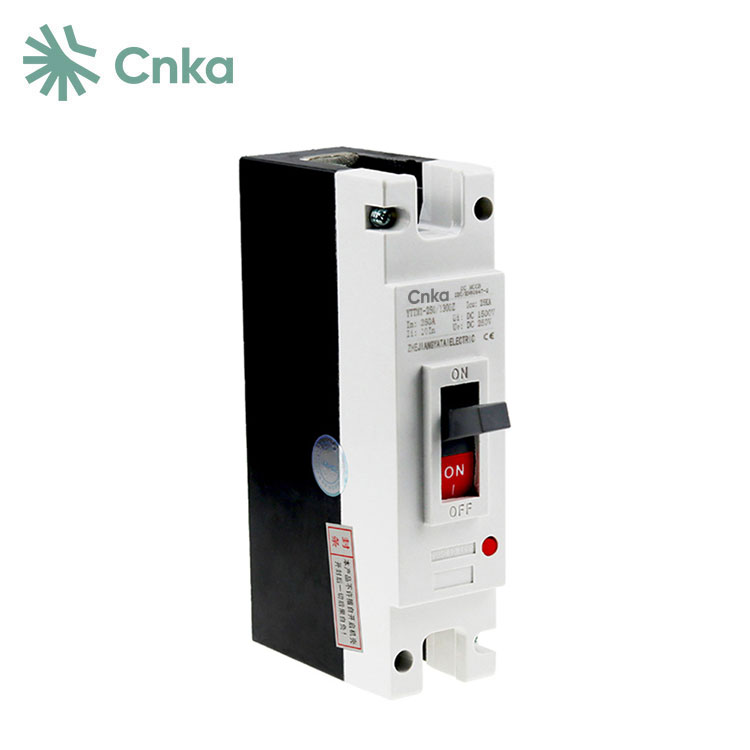

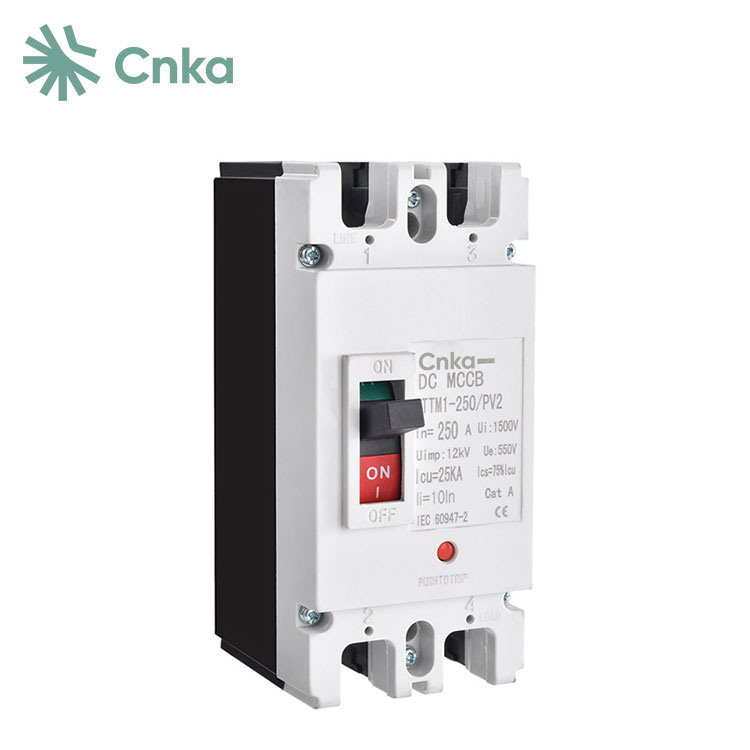

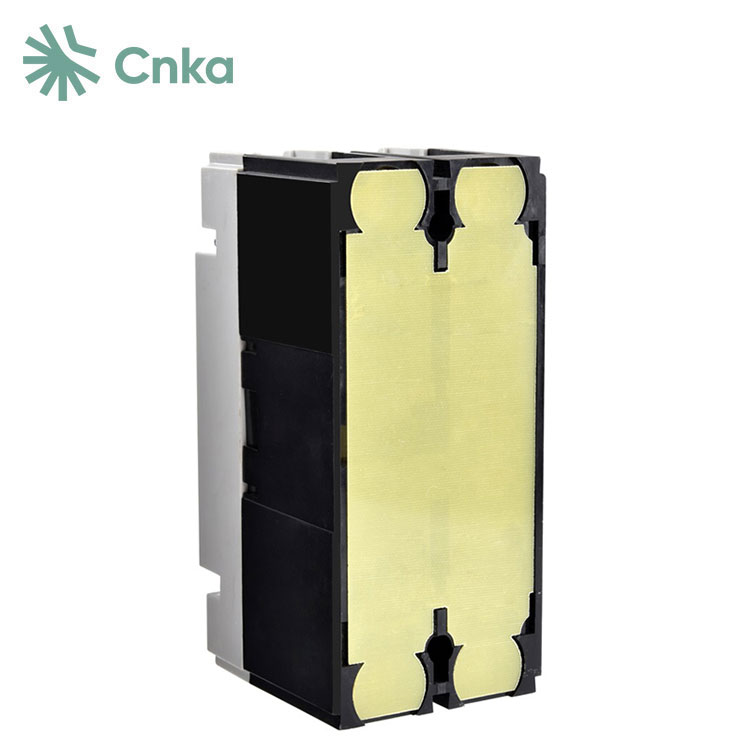

Kinijos tiekėjai CNKA siūlo masinius liejinius grandinės pertraukiklius (DC MCCB), tinkamus nuolatinės srovės elektros tinklo grandinėms, kurių vardinė įtampa yra nuo DC250V iki DC1000V, o vardinė srovė nuo 10A iki 1250A. Šie MCCB užtikrina ilgalaikę apsaugą nuo perkrovos ir momentinę apsaugą nuo trumpojo jungimo, todėl jie idealiai tinka elektros energijos paskirstymui ir linijų bei maitinimo įrangos apsaugai nuo perkrovų, trumpųjų jungimų ir kitų gedimų. Grandinės pertraukiklio korpusas pagamintas iš patvaraus plastiko.
|
TECHNINIAI DUOMENYS |
|||||
|
Tipas |
|
YTTM1-125 / PV2 |
YTTM1-250 / PV2 |
YTTM1-400 |
YTTM1-630 |
|
stulpas |
|
2P |
|
|
|
|
Maksimali vardinė srovė |
|
125A |
250A |
400A |
630A |
|
Elektrinės charakteristikos |
|
|
|
|
|
|
Nominali darbinė įtampa |
Ue |
500V DC |
|
|
|
|
Nominali srovė |
(A) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
Nominali izoliacinė įtampa |
Ui |
550VDC |
|
350A |
630A |
|
Nominali impulsinė įtampa |
Ump |
8KV |
|
400A |
|
|
1min galios dažnio atsparumas įtampai |
|
3.8KV |
|
|
|
|
Didžiausia pertraukimo galia |
Icu |
15kA |
20kA |
25 kA |
35kA |
|
Vykdymo pertraukos talpa |
Ics |
15kA |
20kA |
25 kA |
35kA |
|
Apsauga |
|
Terminis magnetinis tipas |
|
|
|
|
Išjungimo tipas |
|
|
|
|
|
|
Kontrolė ir indikacija |
|
Neprivaloma |
|
|
|
|
Valdymo vadovas |
Tiesioginis (RHD) |
Kaip pasirinkimas |
164,5 × 79,5 × 118 mm |
|
|
|
Išplėstinė (ERH) |
Neprivaloma |
|
|
|
|
|
Mados MOD |
|
Neprivaloma |
|
|
|
|
Šunto atleidimas (SHT) |
|
Neprivaloma |
|
|
|
|
Pagalbinis išleidimas |
|
Taip |
|
|
|
|
Terminalo galinis dangtelis |
|
Taip |
|
|
|
|
Tarpfaziniai barjerai |
|
|
|
|
|
|
Eksploatavimo trukmė / veikimo ciklas |
|
|
|
|
|
|
Mechaninis |
|
10000 |
|
|
|
|
Elektros |
|
2000 |
|
|
|
|
Dydis (L × P × A) |
|
150,5 × 64,5 × 119 mm |
|
|
|
|
Apsauga nuo patekimo |
|
Visos pusės IP40, jungties gnybtas IP20 |
|
|
|
|
Diegimo aplinka |
|
|
|
|
|
|
Laikytis |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Laikymo temperatūra |
|
-40 ℃ ~ + 85 ℃ |
|
|
|
1. Veikimo mechanizmas turi greito uždarymo ir greito laužymo funkcijas.
2. Kontaktinio lanko gesinimo sistemoje dinaminiai ir statiniai kontaktai naudoja lygiagrečių laidininkų principą. Statiniai kontaktai yra H formos ir sukurti taip, kad atstumtų, kad būtų galima greitai nutrūkti esant didelei srovei. Aplink dinaminius ir statinius kontaktus sumontuoti komponentai, pagaminti iš labai atsparių lankui medžiagų, kad būtų lengviau greitai užgesinti lanką.
3. Struktūra kompaktiška, o tūris mažas.
4. Įvairių modelių, įskaitant terminius magnetinius, nuotėkio srovės, nuolatinės srovės ir išmaniuosius modelius, bendri matmenys yra vienodi.
5. Priedus galima montuoti atskirai, todėl naudotojai gali lengvai atidaryti priedų dangtelį, kad galėtų juos įdiegti arba pakeisti.
6. Tarp dviejų grandinės pertraukiklių galima įrengti mechaninį ir elektrinį blokavimą.
7. Veikimas yra saugus ir patikimas su nuliu arba trumpu blyksniu.
8. Paprasta naudoti, todėl naudotojai gali juos įdiegti vietoje.
Lieto korpuso nuolatinės srovės grandinės pertraukikliai idealiai tinka nuolatinės srovės elektros tinklo grandinėms, kurių vardinė įtampa nuo DC250V iki DC1000V ir vardinė srovė nuo 10A iki 1250A. Šie automatiniai jungikliai turi veikimo mechanizmą, kuris greitai pasiekia uždarymo ir pertraukimo funkcijas. Dėl kompaktiškos struktūros ir nedidelio tūrio juos labai patogu naudoti.
