Santrauka: A PV kombainų dėžėvaidina svarbų vaidmenį saulės energijos sistemose, sujungdamas kelis fotovoltinės stygos išėjimus į vieną išvestį. Šiame straipsnyje paaiškinama, kaip ji veikia, kodėl ji yra būtina ir kaip sprendžia įprastas problemas, tokias kaip saugos rizika, priežiūros sudėtingumas ir sistemos neefektyvumas. Pateikiamos išsamios struktūros, techninių parametrų ir praktinių pasirinkimo gairių, kurios padės sprendimus priimantiems asmenims optimizuoti saulės energijos įrenginius.
Šiuolaikinėse fotovoltinėse sistemose nuolatinės srovės (DC) elektros energiją generuoja kelios saulės baterijų plokštės. Efektyvus šių išėjimų valdymas yra labai svarbus sistemos veikimui ir saugai. PV Combiner Box tarnauja kaip centralizuotas įrenginys, kuris renka ir sujungia kelių stygų išvestis į vieną nuolatinės srovės išvestį.
Be šio įrenginio sistemos laidai tampa sudėtingi, todėl padidėja gedimų, neefektyvumo ir priežiūros problemų rizika. Gerai suprojektuota kombinuotojo dėžutė supaprastina sistemos architektūrą ir padidina patikimumą.
PV kombainų dėžė veikia sujungdama nuolatinės srovės įvestis iš kelių fotovoltinių stygų. Kiekviena eilutė yra prijungta prie įvesties gnybto su apsauginiais komponentais, tokiais kaip saugikliai arba grandinės pertraukikliai.
Šis sujungimas sumažina kabelių, einančių į keitiklį, skaičių ir supaprastina sistemos stebėjimą.

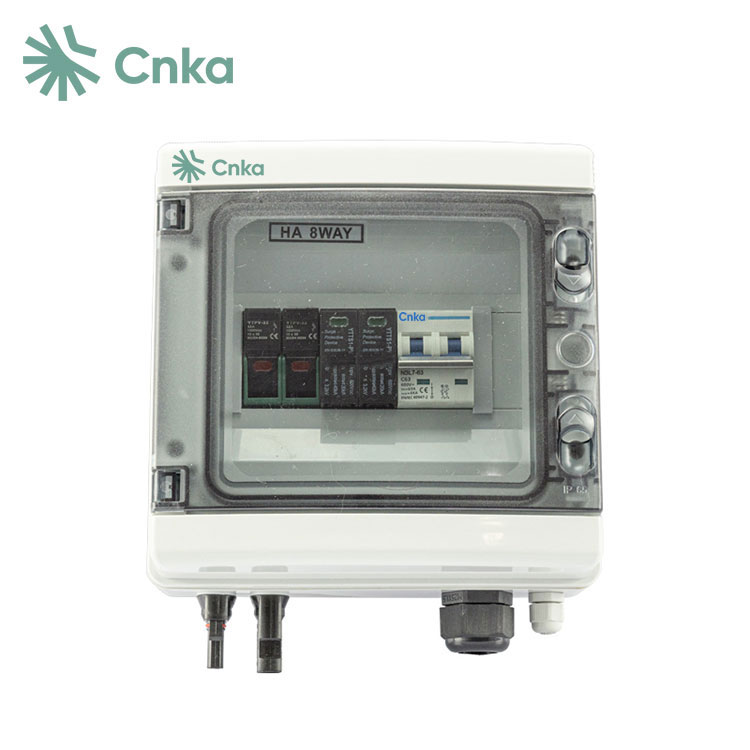

Standartinę PV kombinuotojo dėžę sudaro keli svarbūs komponentai:
| Komponentas | Funkcija |
| DC saugiklis | Apsaugo kiekvieną eilutę nuo viršsrovių |
| DC grandinės pertraukiklis | Užtikrina rankinį atjungimą ir apsaugą |
| Apsaugos nuo viršįtampių įrenginys (SPD) | Apsaugo nuo žaibo ir įtampos šuolių |
| Šynų juosta | Sujungia elektros išėjimus iš kelių įėjimų |
| Aptvaras | Apsaugo vidinius komponentus nuo aplinkos veiksnių |
Išplėstiniuose modeliuose taip pat gali būti stebėjimo modulių, kurie pateikia kiekvienos eilutės našumo duomenis realiuoju laiku.
PV kombainų dėžė integravimas į saulės sistemą suteikia keletą eksploatacinių ir ekonominių pranašumų:
Vertinant PV Combiner Box, svarbūs šie parametrai:
| Parametras | Aprašymas |
| Maksimali įėjimo įtampa | Paprastai 600 V, 1000 V arba 1500 V DC |
| Įvesties eilučių skaičius | Svyruoja nuo 4 iki 24 ar daugiau |
| Išėjimo srovė | Priklauso nuo sistemos pajėgumo |
| Apsaugos lygis | IP65 ar aukštesnis naudojimas lauke |
| Darbinė temperatūra | -25°C iki +60°C arba platesnis diapazonas |
| Stebėjimo funkcija | Neprivalomas nuotolinis duomenų gavimas |
1. Sudėtingos laidų sistemos
Didelio masto saulės energijos įrenginiai dažnai apima daugybę stygų, dėl kurių laidai yra sudėtingi. Kombinuotojo dėžė sujungia ryšius, sumažindama diegimo klaidas.
2. Sunkus gedimų aptikimas
Be centralizuoto stebėjimo sugedusių eilučių nustatymas užima daug laiko. Šiuolaikinės kombinatorių dėžės užtikrina stygų lygio stebėjimą, kad būtų galima greitai atlikti diagnostiką.
3. Saugos pavojai
Viršsrovė, žaibas ir izoliacijos gedimas kelia pavojų. Integruoti apsaugos įtaisai veiksmingai sumažina šiuos pavojus.
4. Didelės priežiūros išlaidos
Decentralizuotoms sistemoms tikrinti reikia daugiau darbo jėgos. Kombainų dėžė supaprastina priežiūrą ir sumažina eksploatavimo išlaidas.
Norint pasirinkti tinkamą modelį, reikia atidžiai apsvarstyti sistemos reikalavimus:
CNKA siūlo daugybę PV Combiner Box sprendimų, skirtų įvairiems pritaikymo poreikiams patenkinti, nuo gyvenamųjų patalpų iki didelio masto saulės energijos ūkių.
Tinkamas montavimas ir priežiūra užtikrina optimalų veikimą:
Reguliari priežiūra padeda prailginti įrangos tarnavimo laiką ir užtikrina nuolatinį veikimą.
1 klausimas: kokia yra pagrindinė PV kombinatoriaus dėžutės funkcija?
A: Jis sujungia kelis saulės stygų išėjimus į vieną nuolatinės srovės išvestį, tuo pačiu užtikrindamas apsaugą ir stebėjimą.
2 klausimas: ar mažoms sistemoms reikalinga PV kombinacinė dėžė?
A: Mažoms sistemoms, turinčioms keletą eilučių, ji gali būti nereikalinga, tačiau ji yra labai rekomenduojama siekiant pagerinti saugumą ir organizuotumą.
3 klausimas: kaip dažnai reikia prižiūrėti kombainų dėžę?
A: Patikrinimas paprastai rekomenduojamas kas 6–12 mėnesių, atsižvelgiant į aplinkos sąlygas.
4 klausimas: ar kombaino dėžutė gali pagerinti sistemos efektyvumą?
A: Taip, optimizuojant srovės srautą ir sumažinant nuostolius, tai prisideda prie bendro sistemos efektyvumo.
PV kombainų dėžė yra pagrindinis šiuolaikinių saulės energijos sistemų komponentas, užtikrinantis geresnę saugą, supaprastintą laidus ir didesnį našumą. Sprendžiant pagrindinius eksploatavimo iššūkius, tai įgalina patikimesnius ir keičiamo dydžio saulės energijos įrenginius.
CNKAyra įsipareigojusi tiekti aukštos kokybės PV Combiner Box sprendimus, pritaikytus įvairiems projektų reikalavimams. Nepriklausomai nuo to, ar ji skirta gyvenamosioms, komercinėms ar pramoninėms reikmėms, tinkamos įrangos pasirinkimas gali labai paveikti sistemos veikimą ir ilgalaikį patikimumą.
Norite optimizuoti savo saulės sistemą naudodami patikimą PV Combiner Box?Susisiekite su mumisšiandien ieškokite profesionalių sprendimų ir gaukite ekspertų pagalbą, pritaikytą jūsų projekto poreikiams.
-
