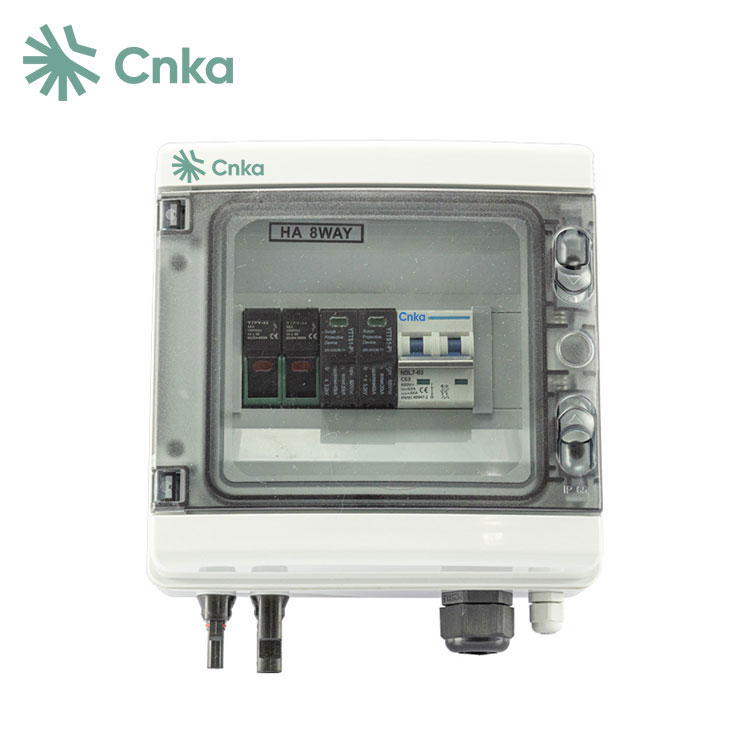

A PV kombainų dėžėyra pagrindinis saulės fotovoltinių sistemų komponentas, sutelkiantis kelias saulės kolektorių eilutes į vieną išvestį, kad būtų supaprastintas sistemos valdymas ir padidintas eksploatavimo saugumas. Šiame straipsnyje aprašoma PV kombaininių dėžių techninė struktūra, pagrindiniai parametrai, montavimo gairės ir praktinis pritaikymas. Juo siekiama suteikti aiškų supratimą inžinieriams, sistemų projektuotojams ir projektų vadovams, kaip efektyviai optimizuoti saulės energijos sistemas, sumažinant riziką ir priežiūros pastangas.
PV kombainų dėžė veikia kaip centralizuotas centras fotovoltinėse sistemose, sujungiantis kelias saulės kolektorių stygas į vieną išvestį, skirtą prijungti prie keitiklio. Integruojant saugiklius, apsaugos nuo viršįtampių įtaisus ir stebėjimo galimybes, jis užtikrina eksploatavimo saugumą, sumažina laidų sudėtingumą ir leidžia efektyviai šalinti triktis. Jis atlieka svarbų vaidmenį tiek komerciniuose, tiek komunalinio masto saulės energijos projektuose, balansuojant sistemos veikimą ir apsaugant nuo elektros gedimų.
Šiuolaikinės PV Combiner Boxes sukurtos taip, kad būtų patvarios, su IP įvertinimo gaubtais, apsaugančiais vidinius komponentus nuo aplinkos pavojų, pavyzdžiui, dulkių, drėgmės ir UV poveikio. Jie suderinami su įvairiomis stygų konfigūracijomis ir palaiko keičiamo dydžio saulės energijos įrenginius.
Įprastą PV kombinatoriaus dėžę sudaro šie pagrindiniai komponentai, kurių kiekvienas atlieka tam tikrą funkciją, kad būtų išlaikytas elektros vientisumas ir sistemos patikimumas:
Struktūrinis išdėstymas suprojektuotas taip, kad palengvintų šilumos išsklaijimą, sumažintų elektros nuostolius ir užtikrintų lengvą priežiūrą. Tinkamas atstumas tarp komponentų apsaugo nuo perkaitimo ir leidžia saugiai pakeisti saugiklius ar viršįtampio įtaisus netrikdant sistemos veikimo.
PV kombainų dėžė techninių parametrų supratimas yra būtinas sistemos projektavimui ir saugos atitikčiai. Šioje lentelėje apibendrinamos tipinės specifikacijos:
| Parametras | Specifikacijų diapazonas |
|---|---|
| Stygų skaičius | 4–24 |
| Maksimali įėjimo įtampa | 1000V–1500V DC |
| Nominali srovė | 10A–63A vienai eilutei |
| Apsauga nuo viršįtampių | 20kA–40kA |
| Korpuso įvertinimas | IP65–IP66 |
| Darbinė temperatūra | -25°C iki +60°C |
| Medžiaga | Milteliniu būdu dengtas aliuminis / nerūdijantis plienas |
Šie parametrai užtikrina patikimą veikimą įvairaus klimato sąlygomis ir leidžia saugiai integruoti į komercines ir komunalinio masto saulės energijos sistemas.
PV kombainų dėžėes plačiai naudojamos įvairiuose saulės energijos įrenginiuose, kurių kiekvienas turi specifinių integravimo aspektų:
Dėl modulinės konstrukcijos ir lanksčios įvesties konfigūracijos juos galima priderinti prie skirtingų sistemų topologijų, todėl sumažėja bendras laidų skaičius ir supaprastinamas stebėjimas bei gedimų aptikimas.
Tinkamas PV Combiner Box montavimas yra labai svarbus sistemos saugumui ir veikimui. Pagrindiniai svarstymai:
Šios geriausios praktikos laikymasis užtikrina ilgalaikį patikimumą, sumažina prastovų laiką ir padidina didelio galingumo saulės sistemų saugumą.
Kl .: Kiek stygų paprastai gali palaikyti PV Combiner Box?
A: Standartinės PV Combiner Boxes palaiko nuo 4 iki 24 eilučių, priklausomai nuo modelio specifikacijų. Didesni eilučių numeriai galimi komunalinių paslaugų masto projektams su didesniais masyvais.
Kl .: Kokios apsaugos yra integruotos į PV kombinacinę dėžę?
A: PV Combiner Boxe yra stygos lygio saugikliai arba pertraukikliai, apsaugos nuo viršįtampių įtaisai ir įžeminimo sąsajos, apsaugančios nuo viršsrovių, įtampos šuolių ir galimų elektros gedimų.
Kl .: Ar PV kombainų dėžes galima montuoti lauke?
A: Taip. Dauguma modelių yra uždengti IP65–IP66 reitingo korpusais, užtikrinančiais apsaugą nuo dulkių ir vandens, tinkančią lauko aplinkai ir ekstremalioms oro sąlygoms.
PV kombainų dėžėes yra būtinos efektyviam ir saugiam saulės energijos sistemos veikimui, centralizuojant kelias eilutes ir teikiant svarbias apsaugos ir stebėjimo galimybes. Tinkamas projektavimas, montavimas ir parametrų parinkimas užtikrina ilgalaikį patikimumą ir optimizuotą energijos išeigą.
CNKAsiūlo platų PV Combiner Box, skirtų komerciniams ir komunaliniams saulės energijos projektams, asortimentą, derinant patvarias medžiagas, lanksčią konfigūraciją ir integruotas saugos funkcijas. Norėdami gauti daugiau informacijos arba aptarti sistemos reikalavimus,susisiekite su mumisgauti asmenines gaires ir pagalbą, susijusią su saulės energijos įrenginiais.
