Saulės kolektorių kabelių jungtys

CNKA saulės kolektorių kabelių jungtys Įvadas

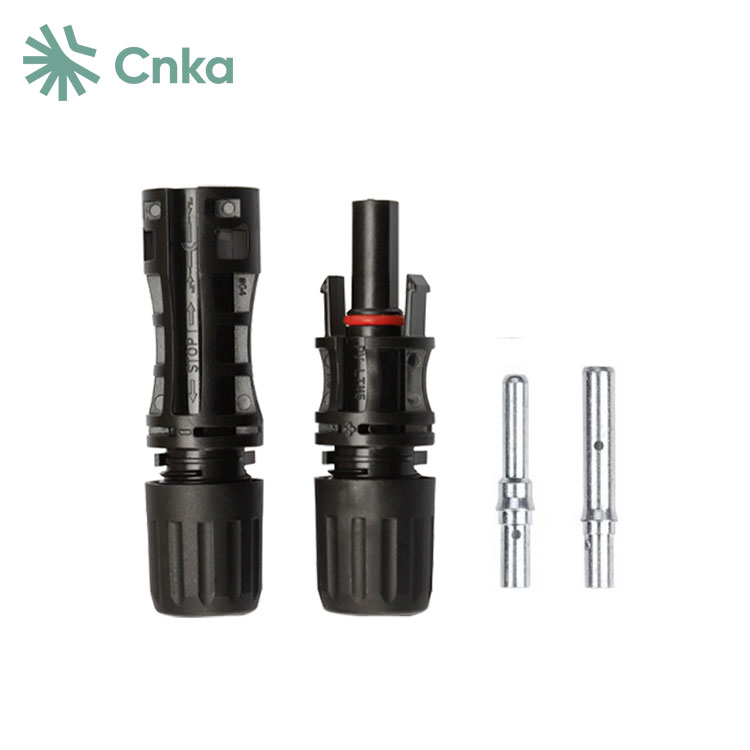

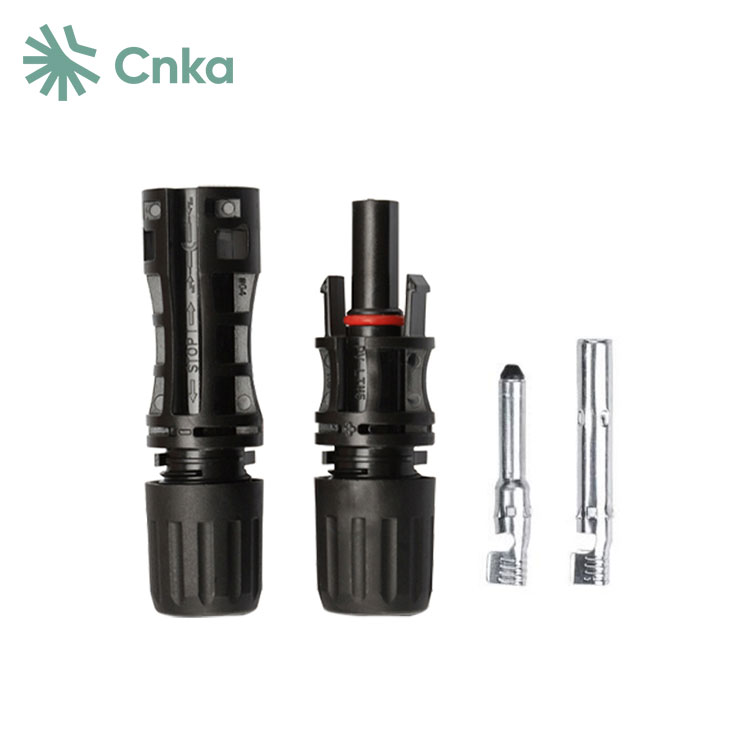

Kinijos tiekėjai CNKA siūlo Kinijoje pagamintas saulės kolektorių kabelių jungtis, kurios yra visiškai suderinamos su 1500 V fotovoltinėmis sistemomis. Šios jungtys yra padalintos į dvi dalis: linijos galą ir plokštės galą. Paprastai, kai kalbame apie saulės kolektorių kabelių jungtis, turime omenyje linijos galo jungtis. Jie susideda iš metalinių dalių ir izoliacinių dalių. Terminas MC reiškia Multi-Contact, o skaičius 4 nurodo metalinės šerdies skersmens dydį.

CNKA saulės kolektorių kabelių jungtys Parametras (specifikacija)

CNKA saulės kolektorių kabelių jungčių našumo reikalavimas

1  Fotovoltinės jungtys turi užtikrinti puikų laidumą, o kontaktinė varža neviršija 0,35 miliohmo.

2  Jie turi būti pakankamai saugūs, kad apsaugotų saulės elementų komponentus. Atsižvelgiant į dažnai atšiaurią aplinką ir klimatą, kur veikia saulės energijos įranga, jungtys turi būti atsparios vandeniui, aukštai temperatūrai, antikorozinės ir aukštos izoliacijos. Jie turėtų pasiekti IP68 apsaugos lygį.

3  Saulės kolektoriaus jungčių konstrukcija turi būti tvirta ir patikima, su išorinėmis ir įkišomis jungtimis, kurios, tinkamai įkištos, turėtų turėti bent 80 N jungties jėgą. 4 mm² kabelio MC4 jungties temperatūra neturi viršyti 105 °C, kai teka 39 A srovė. MC4/H4 jungtis, vieno gyslo vidinė ir vidinė jungtis, pasižymi tokiais pranašumais kaip puikus sandarinimas, patogus įkišimas ir lengva priežiūra bei taisymas.

CNKA saulės kolektorių kabelių jungtys Informacija

CNKA saulės kolektorių kabelių jungtys Matmenys ir laidai

CNKA saulės kolektorių kabelių jungtys Montavimo atsargumo priemonės

Renkantis kištuką labai svarbu sutelkti dėmesį į gaminio kokybę, įskaitant vidinio metalinio laidininko dydį ir medžiagos storį, jo elastingumą ir dangą, kad būtų užtikrinta, jog jis gali atlaikyti dideles sroves ir palaikyti gerą kontaktą. Plastikinis kištuko korpusas turi būti lygaus paviršiaus be įtrūkimų, o sąsaja turi būti gerai sandari. Montuodami stenkitės, kad komponentų jungtys nepatektų į saulės spindulius ir lietų, kad išvengtumėte senėjimo, vidinės korozijos, padidėjusio atsparumo kontaktams ir galimo užsidegimo – visa tai gali sumažinti sistemos efektyvumą arba sukelti gaisro pavojų.

Fotovoltinių jungčių montavimas ir užspaudimas yra labai svarbūs. Turėtų būti naudojami profesionalūs presavimo įrankiai, o inžinierių montavimo personalas turėtų būti tinkamai apmokytas presavimo operacijų prieš pradedant statyti fotovoltines jėgaines.
